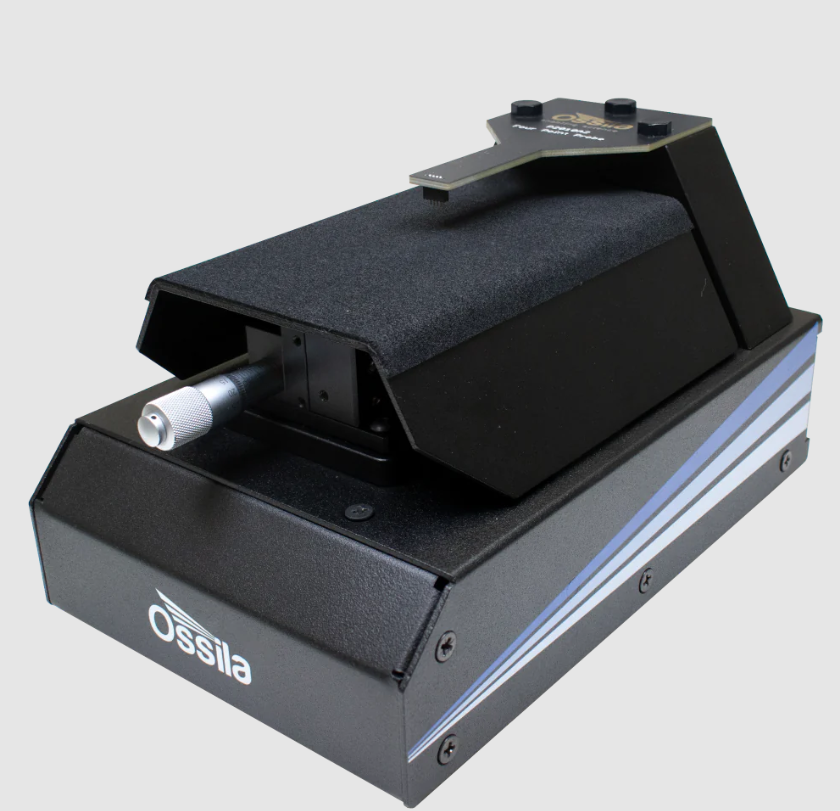

Чотириточковий зонд Ossila — це простий у використанні інструмент для швидкого вимірювання опору листів, питомого опору та електропровідності матеріалів. Побудована з високими специфікаціями Ossila Source Measure Unit у своїй основі, недорога система має широкий діапазон вимірювань.
Наш чотириточковий зонд знижує ризик пошкодження ваших делікатних зразків, таких як полімерні плівки товщиною порядку нанометрів. Головка зонда використовує заокруглені пружинні контакти замість гострих голок для хорошого електричного контакту без проколювання зразка.
Особливості чотириточкового датчика
Неруйнівні м'які контактні зонди
Призначений для вимірювання делікатних зразків. Заокруглені м’які контактні зонди з радіусом 0,24 мм розподіляють спрямовану вниз силу, прикладену до зразка. Зонди позолочені та встановлені на пружинах для хорошого електричного контакту. Під час контакту вони втягуються в голову, щоб забезпечити рівномірне застосування сили 60 грам.
Широкий діапазон струму
Наш чотириточковий зонд здатний подавати струми від 1 мкА до 200 мА та може вимірювати напругу від 100 мкВ до 10 В. Система може вимірювати опір листів у діапазоні від 100 мОм/□ до 10 МОм/ □, що дозволяє характеризувати широкий спектр матеріалів.
Висока точність
Вимірювання позитивної та негативної полярності можна виконати для розрахунку середнього опору пластини між позитивним і негативним струмами. Це усуває будь-які зміщення напруги, які могли виникнути, а отже, підвищує точність ваших вимірювань.
Етап лінійного перекладу
З мікрометричним контролем висоти для простого та контрольованого м’якого контакту зі зразком. Ручна ручка дозволяє легко досягати хорошого електричного контакту кожного разу. Крім того, неслизький столик утримує ваші зразки стабільно та гарантує, що ваші делікатні зразки не будуть пошкоджені рухом під час визначення характеристик.
Охарактеризуйте великі зразки
Велика площа столика означає, що ви можете охарактеризувати більші зразки діаметром до 6 дюймів (152,4 мм). Великі зразки менше залежать від поправкових коефіцієнтів і забезпечують точніші вимірювання під час визначення характеристик ваших матеріалів.
| Діапазон напруги | ±100 мкВ до ±10 В |
|---|---|
| Діапазон струму | ±1 мкА до ±200 мА (5 діапазонів) |
| Діапазон опору листа | 100 мОм/□ до 10 МОм/□ (Ом на квадрат) |
Опір пластини
| Опір листа | Точність* | Точність** | Виміряно на відстані |
|---|---|---|---|
| 100 мОм/□ | ±8% | ±3% | 200 мА |
| 1 Ω/□ | ±2% | ±0,5% | 200 мА |
| 10 Ω/□ | ±1% | ±0,5% | 200 мА |
| 100 Ω/□ | ±1% | ±0,05% | 20 мА |
| 1 кОм/□ | ±1% | ±0,03% | 20 мА |
| 10 кОм/□ | ±1% | ±0,02% | 2000 мкА |
| 100 кОм/□ | ±2% | ±0,05% | 200 мкА |
| 1 МОм/□ | ±8% | ±0,5% | 20 мкА |
| 10 МОм/□ | ±30% | ±5% | 20 мкА |
Фізичні характеристики:
| Відстань між зондами | 1,27 мм (0,05 дюйма) |
|---|---|
| Діапазон розміру прямокутної вибірки |
Довгий край мінімум: 5 мм (0,20 дюйма) Короткий край Максимум: 152,4 мм (6 дюймів) |
| Діапазон розміру круглого зразка (діаметр) | від 5 мм до 152,4 мм (від 0,20 дюйма до 6,00 дюйма) |
| Максимальна товщина зразка | 8 мм (0,31 дюйма) |
| Габаритні розміри (Ш x В x Г) | 145 x 150 x 240 мм (5,71 x 5,91 x 9,45 дюймів) |
