Загальна інформація

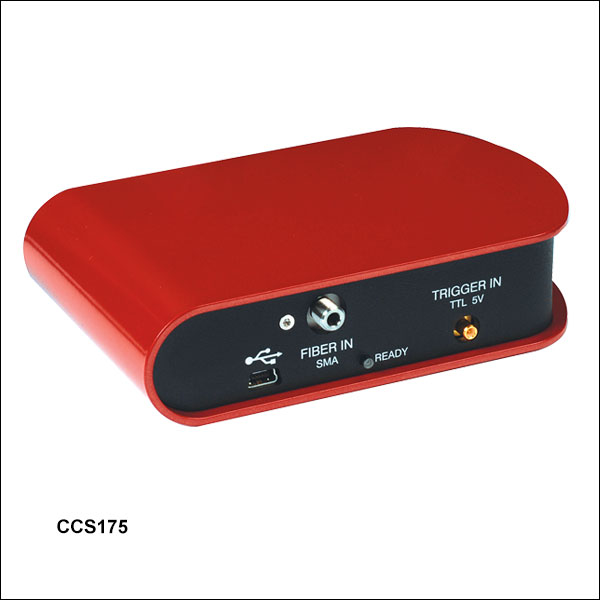

Оптичні спектрометри на основі оптоволокон від Thorlabs доступні у трьох моделях. Два з них мають точність менше нанометра і працюють в діапазонах 350 - 700 нм або 500 - 1000 нм. Третій модельний варіант пропонує широкий спектральний діапазон 200 - 1000 нм з точністю краще 2 нм. З компактними розмірами, що приблизно відповідають розміру портативного жорсткого диска (122 мм х 79 мм х 29.5 мм), ці спектрометри на основі CCD ідеально підходять для освітніх застосувань або систем на основі оптоволокна. Кожен блок поставляється з коригованим амплітудою із звітом калібрування.
Незважаючи на невеликі розміри, у пристрою є можливість синхронізації через вхід TTL-тригера (до 100 Гц) та автоматичного компенсування шумів, створених темновим струмом. Три моделі мають одинаковий дизайн із використанням мікросхем CCD, решіток та лінз, оптимізованих для вказаного діапазону довжин хвиль.
Кожен спектрометр поставляється з адаптерним кабелем SMB-to-BNC для зовнішніх сигналів тригера, високошвидкісним USB-кабелем довжиною 1.5 м і оптичним патч-кабелем зі з'єднувачами SMA905. Моделі CCS100 та CCS175 включають патч-кабель M14L01 завдовжки 1 м і ядром Ø50 мкм, тоді як модель CCS200 має патч-кабель M151L01 завдовжки 1 м і ядром Ø200 мкм. Кожен спектрометр заводськи калібрується із використанням включеного патч-кабеля до відправки; якщо потрібен замінний патч-кабель, Thorlabs рекомендує перекалібрувати прилад із використанням нового кабеля. Зверніть увагу, що спектрометри не можуть бути кориговані амплітудно нижче 380 нм. Thorlabs рекомендує перекалібрувати ці спектрометри кожні 24 місяці, і надає фабричну послугу рекалібрування. Щоб замовити цю послугу, прокрутіть сторінку вниз і виберіть пункт з кодом товару CAL-CCS2.
Монтаж
Для зручності та стабільності монтажу, компактний спектрометр на основі CCD обладнані двома нижніми різьбовими отворами, розташованими на відстані 1" (25.4 мм) один від одного. В американській версії використовуються різьбові отвори 1/4"-20, тоді як в метричній версії використовуються різьбові отвори M6.
Програмне забезпечення
Пакет програмного забезпечення для спектрометрів на основі CCD: Спектрометр поставляється з пакетом програмного забезпечення, який має графічний інтерфейс користувача (GUI) та широкий набір драйверів (C/C++, LabWindows/CVI, Dot NET, NI LabVIEWa, та Visual Basic). За бажанням, GUI може відображати спектри, фон та піки в одному вікні. Крім того, доступні різноманітні алгоритми для згладжування, усереднення, або розрахунку поглинання та пропускання. Результати вимірювання можуть бути порівняні з іншими збереженими профілями. Включені драйвери дозволяють повний функціональний контроль спектрометрів Czerny-Turner, що представлені тут, що дозволяє користувачеві створювати своє власне програмне забезпечення або інтегрувати пристрій з системою тестування та вимірювання для автоматизованого тестування.
| Item # | CCS100 | CCS175 | CCS200 |
|---|---|---|---|
| Optical Specs | |||
| Wavelength Range | 350 - 700 nma | 500 - 1000 nm | 200 - 1000 nma,b |
| Spectral Accuracy | <0.5 nm FWHM @ 435 nm | <0.6 nm FWHM @ 633 nm | <2 nm FWHM @ 633 nm |
| Slit (W x H) | 20 µm x 2 mmc | ||
| Grating | 1200 Lines/mm, 500 nm Blaze | 830 Lines/mm, 800 nm Blaze | 600 Lines/mm, 800 nm Blaze |
| Grating Efficiency (Click for Graph) |  |
 |
 |
| Fiber Connector | SMA 905 | ||
| Sensor Specs | |||
| Detector Range (CCD Chip) | 350 - 1100 nm | 200 - 1100 nm | |
| CCD Pixel Size | 8 µm x 200 µm (8 µm pitch) | ||
| CCD Sensitivity | 160 V / (lx · s) | ||
| CCD Dynamic Ranged | 300 | ||
| CCD Pixel Number | 3648 | ||
| Resolution | 10 px/nm | 6 px/nm | 4 px/nm |
| Integration Time | 10 µs - 60 s | ||
| Scan Rate Internal Trigger | Max 200 Scans/se | ||
| S/N Ratiof | ≤2000 : 1 | ||
| External Trigger | |||
| Trigger Input | SMB | ||
| Trigger Signal | TTL, Rising Edge | ||
| Trigger Input Impedance | 10 kΩ | ||
| Trigger Input Voltage | 5 V | ||
| Trigger Frequency, Scan Rate | Max 100 Hz, 100 Scans/s | ||
| Trigger Pulse Length | Min 0.5 µs | ||
| Trigger Delay | 8.125 µs ± 125 ns | ||
| General Specs | |||
| Interface | Hi-Speed USB 2.0 (480 Mbit/s) | ||
| Dimensions (L x W x H) | 122 mm x 79 mm x 29.5 mm | ||
| Weight | <0.4 kg | ||
| Included Patch Cable | |||
| Patch Cable Item # | M14L01g,h | M151L01g,i |
|
| Fiber Item # | FG050LGA | FG200UCC | |
| Core Diameter | 50 µm ± 2% | 200 ± 8 µm | |
| Cladding Diameter | 125 ± 1 µm | 240 ± 5 µm | |
| Coating Diameter | 250 µm ± 4% | 260 ± 6 µm | |
| NA | 0.22 ± 0.02 | 0.22 ± 0.02 | |
| Wavelength Range | 400 to 2400 nm | 250 to 1200 nm | |
| Connectors | SMA905 | ||
